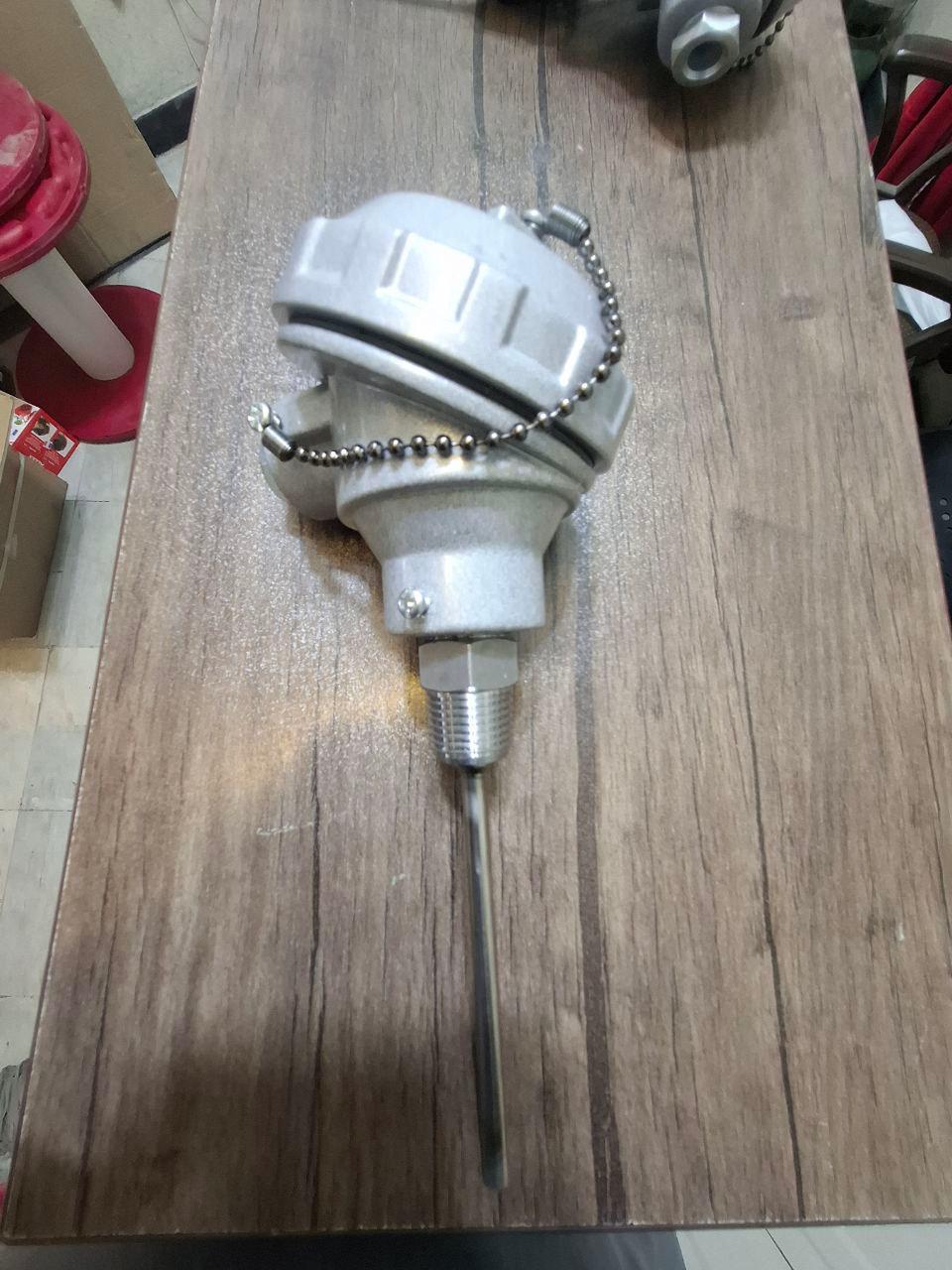

سنسور RTD نوع PT100 با المان 100 اهم (α=0.00385) بههمراه ترانسمیتر حلقهجریان 2 سیمه. خروجی خطی 4–20mA قابل پیکربندی روی هر بازه دمایی منتخب شما (مثلاً 0 تا 200°C)، مناسب برای PLC، DCS و کنترلرهای صنعتی. بدنه استنلساستیل، گزینههای قطر 3/4/6/8 میلیمتر، طول غلاف متنوع، و اتصالات فرآیندی (NPT/G). دقت بالا، نویزپذیری کم، و پایداری طولانیمدت برای کاربردهای صنعتی.
- خروجی صنعتی 4–20mA (Loop Powered)، مقاوم در برابر نویز
- پیکربندی بازه دما طبق سفارش شما (مثال: 0–150، 0–200، −50–+150°C)
- المان PT100 مطابق IEC 60751، کلاس A یا B
- تغذیه 10–30Vdc، بار مجاز تا ~700 Ω در 24V
- هد آلومینیومی/استیل یا کانکتور M12، کابل سیلیکونی/PTFE سفارشی
- IP65 هد، IP67 غلاف؛ جوابدهی سریع
سفارش ترموکوپل pt100
- قطر غلاف: 3، 4، 6، 8 mm
- طول غلاف (Immersion): 50، 100، 150، 200، 300 mm (و سفارشی)
- اتصال فرآیندی: G1/4″، G1/2″، 1/4″NPT، فیتینگ فشاری (Compression Fitting)
- نوع هد/خروجی: هد DIN Form B، کانکتور M12، کابل پرسی مستقیم
- کلاس دقت RTD: Class A یا Class B
- متریال غلاف: SS304 یا SS316
- کابل: PTFE نسوز/سلیکون نسوز/شیلددار، طول پیشفرض 2 متر (قابل تغییر)
- بازه کالیبراسیون خروجی: به انتخاب مشتری (مثالهای پیشنهادی: 0–150، 0–200، −50–+150°C)
این محصول ترکیب بهینهای از حساسه دمای RTD نوع Pt100 و یک ترانسمیتر حلقهجریان 4–20 میلیآمپر است. برخلاف ترموکوپلها که ولتاژ میلیولت تولید میکنند و به جبران دمای سرد (CJC) نیاز دارند، Pt100 یک مقاومت وابسته به دماست که طبق منحنی استاندارد IEC 60751 تغییر میکند. ترانسمیتر داخلی، تغییرات مقاومت Pt100 را به سیگنال جریان صنعتی 4–20mA تبدیل کرده و آن را روی یک بازه مشخص (Span) خطیسازی میکند. نتیجه، سیگنالی پایدار، مقاوم در برابر نویز و مناسب برای مسافتهای طولانی روی کابل است؛ بنابراین مستقیماً به کارت آنالوگ PLC/DCS یا نمایشگر حلقهجریان متصل میشود.
چرا Pt100 + 4–20mA؟
- پایداری بلندمدت و تکرارپذیری عالی
- مصونیت بالا نسبت به نویز الکترومغناطیسی
- سادگی سیمکشی (دو سیمه لوپ) و عیبیابی
- سازگاری جهانی با کنترلرها و لاگرها
انتخاب سایز و ساختار
- برای پاسخدهی سریعتر در سیالات با سرعت بالا، قطر 3 یا 4mm انتخاب کنید.
- برای دوام بیشتر در فرایندهای خشن یا نصب رزوهای، قطر 6 یا 8mm مناسبتر است.
- رزوه G/NPT را مطابق استاندارد لولهکشی محل نصب انتخاب کنید.
- در محیطهای خورنده یا غذایی، SS316 توصیه میشود.
پیکربندی بازه و نگاشت خروجی
- بهصورت پیشفرض 4 mA متناظر Tmin و 20 mA متناظر Tmax تنظیم میشود.
- مثال: بازه 0 تا 200°C → 4 mA = 0°C و 20 mA = 200°C.
- فرمول تبدیل جریان به دما:T(°C) = Tmin + (I(mA) − 4) × (Tspan / 16)مثال: 12 mA → T = 0 + (12−4)×(200/16) = 100°C.
سیمبندی و جبران مقاومت لید
- توصیه مهندسی: استفاده از 3 یا 4 سیم برای کاهش خطای مقاومت سیمها. در حالت 2 سیمه، هر اهم اضافه روی لیدها بهصورت خطا روی دما ظاهر میشود.
- در نسخههای 3/4 سیمه، ترانسمیتر اثر مقاومت سیمها را جبران میکند.
دقت و خطا
- دقت نهایی تابع کلاس RTD، کیفیت خطیسازی ترانسمیتر و شرایط نصب است.
- برای کاربردهای کنترلی دقیق، کلاس A و کابل شیلددار 3/4 سیمه پیشنهاد میشود.
- خطای نصب ناشی از هدایت حرارتی دیواره مخزن و عمق غوطهوری کم، رایج است؛ حداقل 10 برابر قطر سنسور را غوطهور کنید.
شرایط محیطی و دوام
- هد IP65 از نفوذ گردوغبار و پاشش آب محافظت میکند؛ برای شستوشوی شدید یا غوطهوری، درخواست نسخه IP67/68 دهید.
- دمای محیط ترانسمیتر تا 85°C؛ برای محیطهای داغتر، از ترانسمیتر ریموت با کابل اکستنشن استفاده کنید.
کاربرد ترموکوپل pt100 در صنایع
- بویلر و مبدل حرارتی
- صنایع غذایی و آشامیدنی
- HVAC و سیستمهای تأسیسات
- خطوط شیمیایی سبک و آب صنعتی
- ماشینآلات بستهبندی و پلاستیک
تفاوت PT100 با ترموکوپل (جهت رفع ابهام)
- PT100: مقاومت پلاتینی 100Ω در 0°C، نیازمند ترانسمیتر/اندازهگیر مقاومتی، دقت و پایداری بالا در محدوده −200 تا +650°C کاربردی.
- ترموکوپل: المان دوجهته ولتاژی (mV)، نیاز به CJC، مناسب دماهای خیلی بالا؛ سیگنال خام نویزیتر است مگر اینکه از ترانسمیتر استفاده شود.
- این محصول RTD است (نه ترموکوپل) اما خروجی 4–20mA دارد که در صنعت بهصورت عامیانه گاهی «ترموکوپل 4–20mA» گفته میشود.
جدول انتخاب سریع (Ordering Guide)
کد نمونه: RTD-PT100-[Dia]-[Len]-[Thread]-[Head]-[Class]-[Range]
- Dia: 3 | 4 | 6 | 8 mm
- Len: 050 | 100 | 150 | 200 | 300 (میلیمتر)
- Thread: G14 | G12 | N14 | CF (فیتینگ فشاری)
- Head: DINB | M12 | CBL (کابل)
- Class: A | B
- Range: 0-150 | 0-200 | −50-+150 | سفارشی
نمونه سفارش:
RTD-PT100-6-150-G12-DINB-A-0-200
سؤالات متداول (FAQ)
آیا میتوان بازه 4–20mA را روی 20–120°C تنظیم کرد؟
بله، ترانسمیتر روی بازه دلخواه شما کالیبره میشود.
حداقل اسپن قابل اطمینان چقدر است؟
برای پایداری، اسپنهای ≥25°C توصیه میشوند.
حداکثر طول کابل چقدر باشد؟
بهدلیل خروجی جریان، طولهای دهها متر معمولاً بدون مشکل است؛ رعایت شیلد و ارت مناسب ضروری است.
اگر PLC من فقط ورودی ولتاژ دارد؟
از مقاومت 250Ω استفاده کنید تا 4–20mA به 1–5V تبدیل شود.
